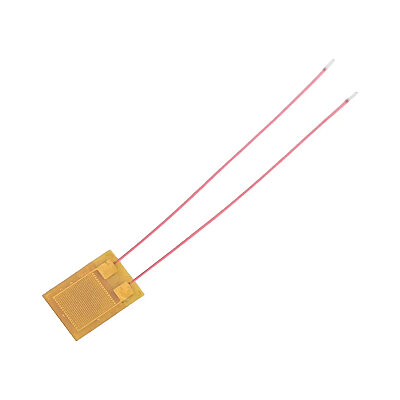

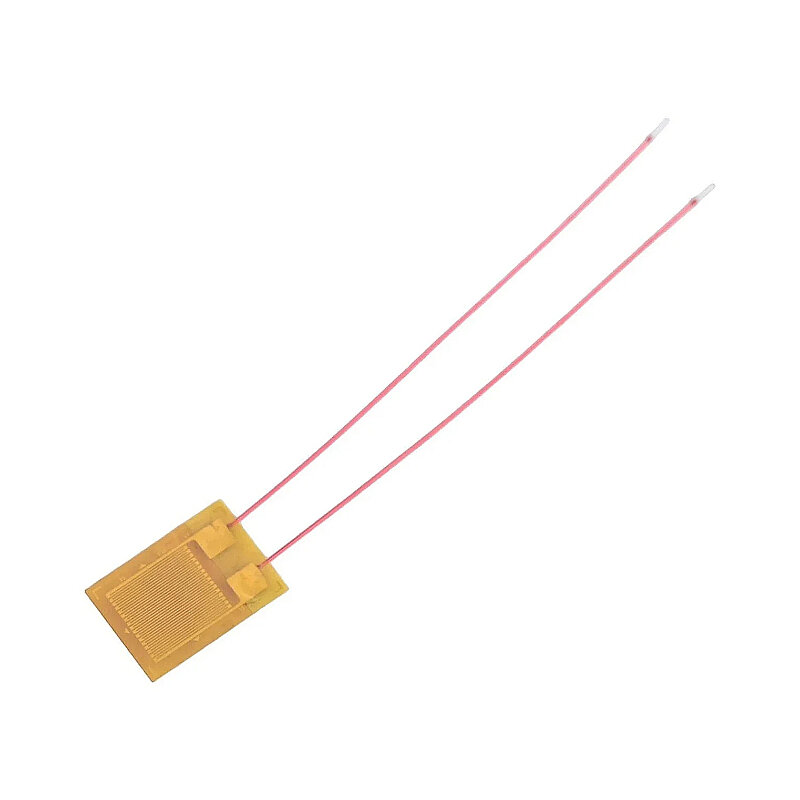

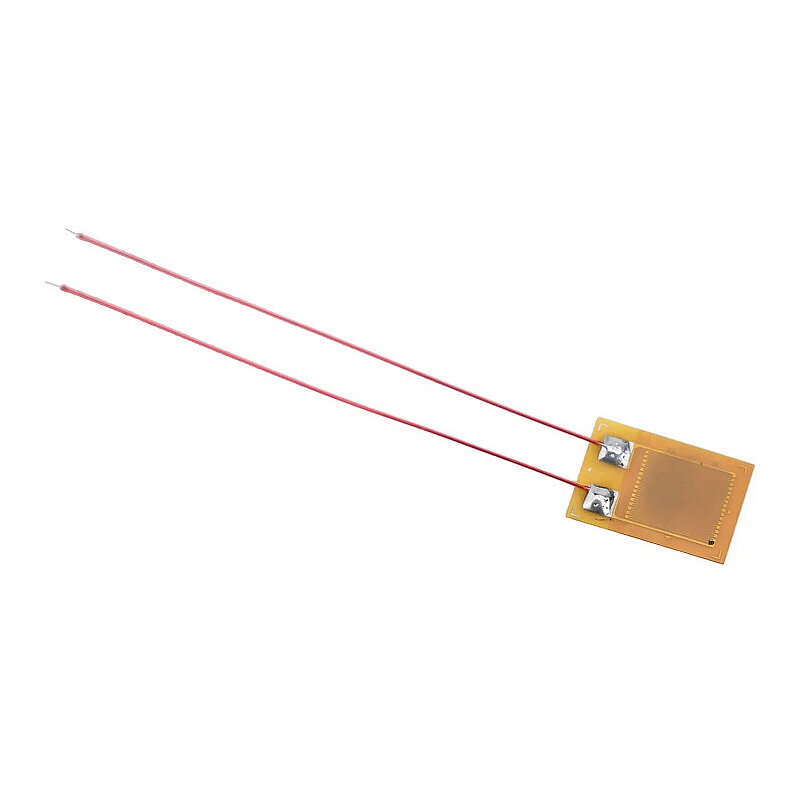

BFH350-3AA Yüksek Hassasiyetli 350 Ohm Dirençli Gerinim Ölçer Basınç Sensörü

BFH350-3AA Yüksek Hassasiyetli 350 Ohm Dirençli Gerinim Ölçer Basınç Sensörü

BFH350-3AA Yüksek Hassasiyetli 350 Ohm Dirençli Gerinim Ölçer Basınç Sensörü, mekanik bir yüzeyde oluşan gerilme ve şekil değişimini elektriksel direnç değişimine dönüştüren 350Ω metal folyo strain gauge sensörüdür. Ölçüm yapılacak yüzeye uygun yapıştırıcıyla sabitlendiğinde yüzey uzadıkça veya sıkıştıkça sensör içerisindeki metal folyo ızgaranın direnci çok küçük miktarda değişir. Bu direnç değişimi ölçülerek mekanik strain değeri hesaplanabilir.

Sensörün hassas elemanı constantan alaşımlı metal folyo yapısındadır. Constantan, düşük sıcaklık katsayısı ve kararlı elektriksel karakteristiği nedeniyle hassas strain ölçümlerinde yaygın olarak kullanılan bir alaşımdır. Sensör taşıyıcı tabanı ise modifiye fenolik malzemeden üretilmiştir.

BF350-3AA'nın nominal direnci 350Ω seviyesindedir ve gauge factor değeri yaklaşık 2.0–2.20 aralığındadır. Gauge factor, uygulanan mekanik strain ile sensörde oluşan göreceli direnç değişimi arasındaki ilişkiyi ifade eder.

Özellikler

• Sensör Yapısı: Metal folyo direnç tipi
• Nominal Direnç: 350Ω
• Direnç Toleransı: Yaklaşık ±0.1Ω
• Gauge Factor / Hassasiyet Katsayısı: 2.0–2.20
• Tipik Hassasiyet Katsayısı: Yaklaşık 2.11
• Gauge Factor Dağılımı: Yaklaşık ±%1
• Strain Limiti: %2.0
• Ölçüm Izgarası Malzemesi: Constantan alaşımı
• Taşıyıcı / Substrate: Modifiye fenolik
• Çalışma Sıcaklığı: -30°C ile +80°C
