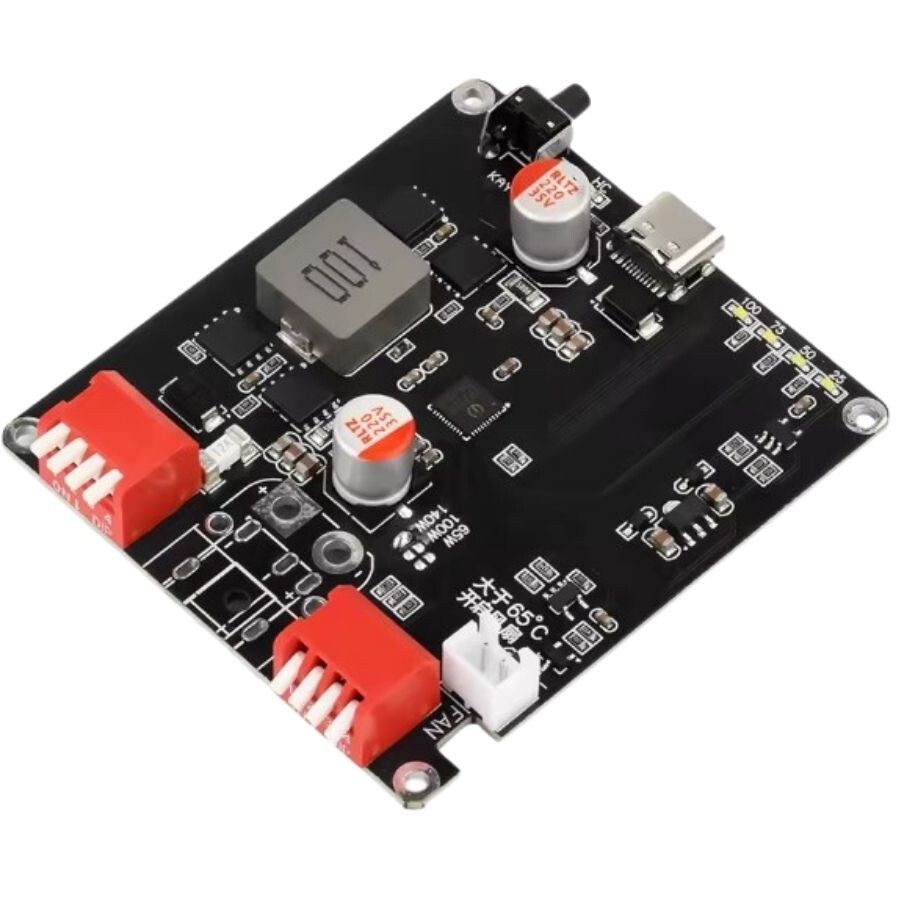

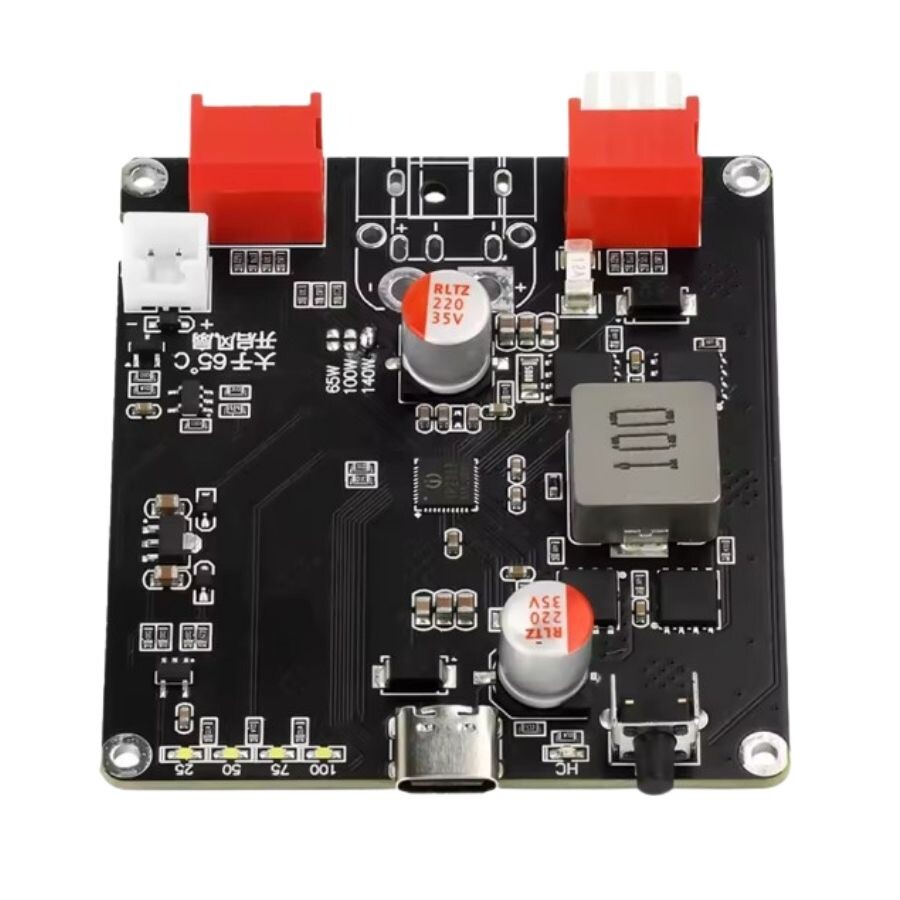

IP2366 PD3.1 2S-6S 140W LiPo Pil Hızlı Şarj Modülü

IP2366 PD3.1 2S-6S 140W LiPo Pil Hızlı Şarj Modülü

IP2366 PD3.1 2S-6S 140W LiPo Pil Hızlı Şarj Modülü, PD3.1 ve QC2.0/QC3.0 hızlı şarj protokollerini destekleyen bu 140W çift yönlü hızlı şarj modülü, 2S, 3S, 4S, 5S ve 6S lityum pil grupları ile kullanılmak üzere tasarlanmıştır. Çift yönlü güç aktarımı sayesinde aynı Type-C arayüzü üzerinden hem batarya şarjı gerçekleştirilebilir hem de bataryada depolanan enerji harici cihazlara aktarılabilir.

Öne Çıkan Özellikler

• 140W'a kadar yüksek güç desteği
• USB PD 3.1 hızlı şarj protokolü desteği
• QC2.0 / QC3.0 hızlı şarj desteği
• Çift yönlü şarj ve deşarj özelliği
• 2S / 3S / 4S / 5S / 6S pil paketleriyle kullanım
• Li-ion ve LiFePO4 batarya uygulamalarına uygun
• USB Type-C üzerinden güç aktarımı
• DIY Power Bank projeleri için uygun
• Yüksek güçlü taşınabilir enerji uygulamaları için tasarım

Çift Yönlü Şarj Yapısı

Modülün en önemli özelliklerinden biri çift yönlü çalışma özelliğidir. USB Type-C bağlantısı üzerinden güç giriş ve çıkış yönü değiştirilebilir.

Harici bir PD destekli güç kaynağı bağlandığında batarya paketi şarj edilebilir. Ters yönde ise bataryadaki enerji Type-C üzerinden dış cihaza aktarılabilir. Böylece modül, uygun bir batarya grubu ile birlikte kullanıldığında yüksek güçlü bir Power Bank kontrol kartı olarak görev yapabilir.

140W Yüksek Güç Desteği

Modül, uygun güç kaynağı, batarya ve çalışma koşulları sağlandığında 140W seviyesine kadar güç aktarımı için tasarlanmıştır. 140W değerinin her batarya geriliminde ve her kullanım senaryosunda otomatik olarak alınacağı düşünülmemelidir. Gerçek çıkış gücü; kullanılan pil grubuna, giriş kaynağına, PD anlaşmasına, kabloya ve çalışma koşullarına bağlı olarak değişebilir.

BMS Kullanımı

Modül ile bir batarya paketi oluştururken uygun bir BMS (Battery Management System) kullanılması önemlidir. Özellikle çok hücreli Li-ion ve LiFePO4 bataryalarda hücrelerin korunması, dengelenmesi ve uygun şarj/deşarj koşullarının sağlanması için bataryaya uygun BMS seçilmelidir. Şarj modülünün üzerindeki güç yönetimi özellikleri, harici bir BMS'nin tüm fonksiyonlarının yerine geçtiği şeklinde değerlendirilmemelidir.

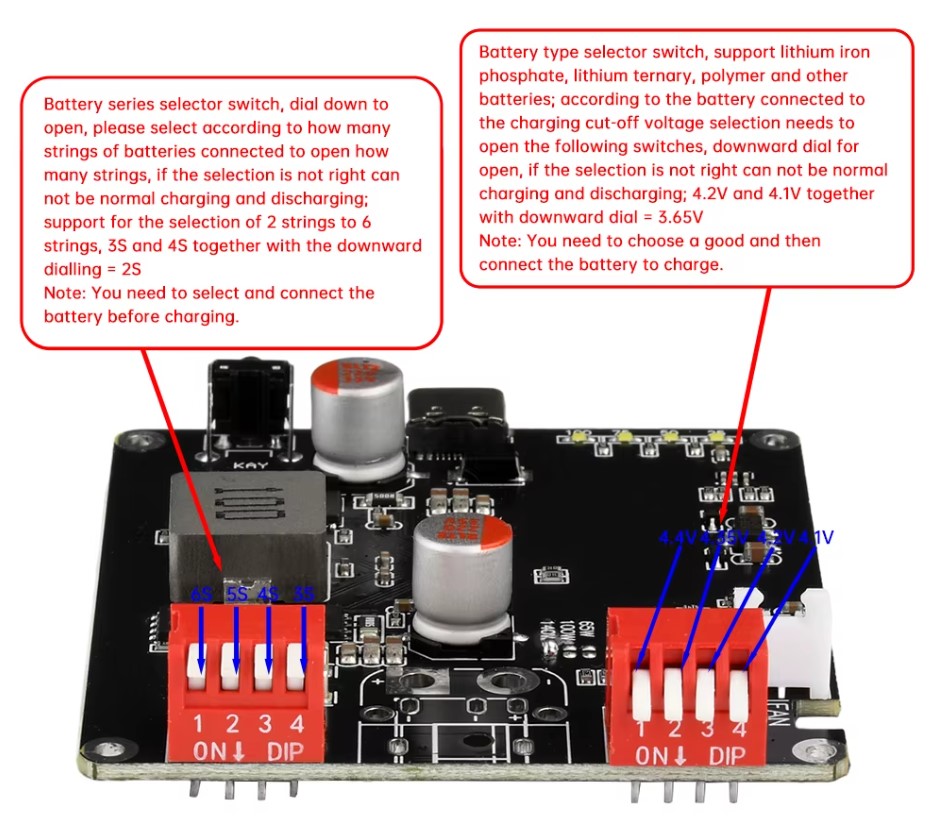

DIP Switch Ayarlaması

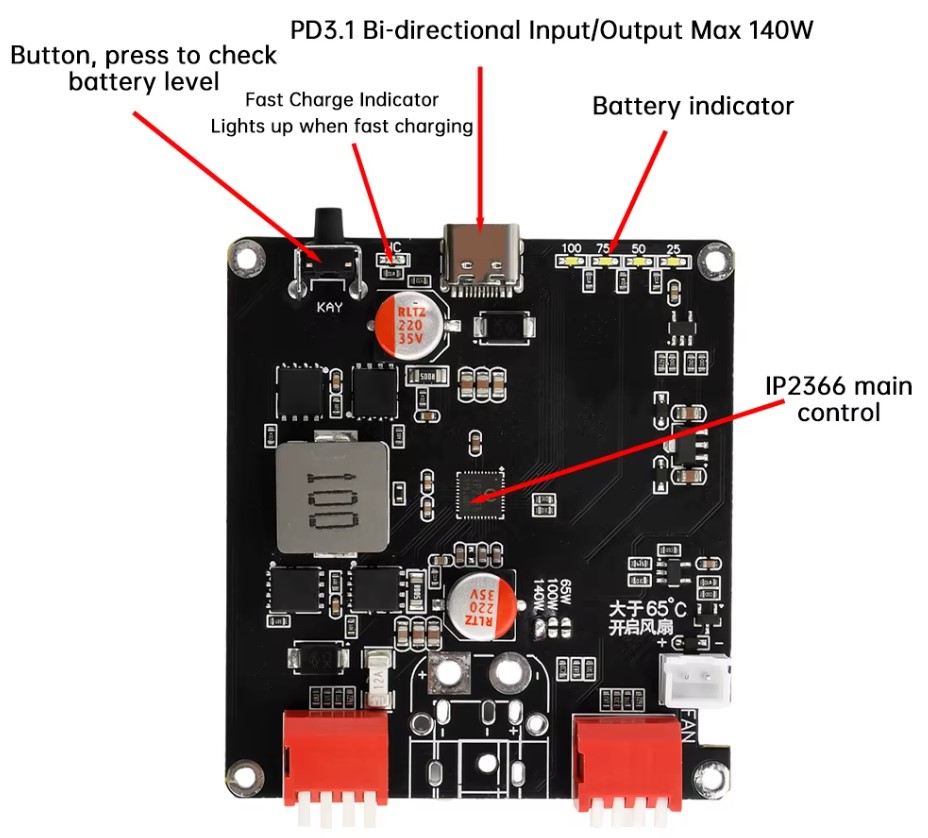

Arayüz
